汽车外廓尺寸检测仪

主要用途

TRWLK-A型汽车外廓尺寸检测仪主要用于车辆的外廓尺寸自动测量（长度、宽度、高度、轴数、轴距），采用通过式、全自动动态测量技术，车辆驶出检测区域后系统自动计算车辆长宽高外廓尺寸。

适用车型：

1．栏板式普通货车、栏板式挂车；

2．厢式货车、厢式挂车；

3．封闭式货车；

4．仓栅式货车、仓栅式挂车；

5．自卸式货车；

6．平板式货车、平板式挂车；

7．罐式货车、罐式挂车；

8．长度6米以上客车；

执行标准

GB38900-2020 《机动车安全技术检验项目和方法》

GB1589-2016 《汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值》

JJF04-2017 《车辆外廓尺寸测量仪校准规范》

主要构成及原理

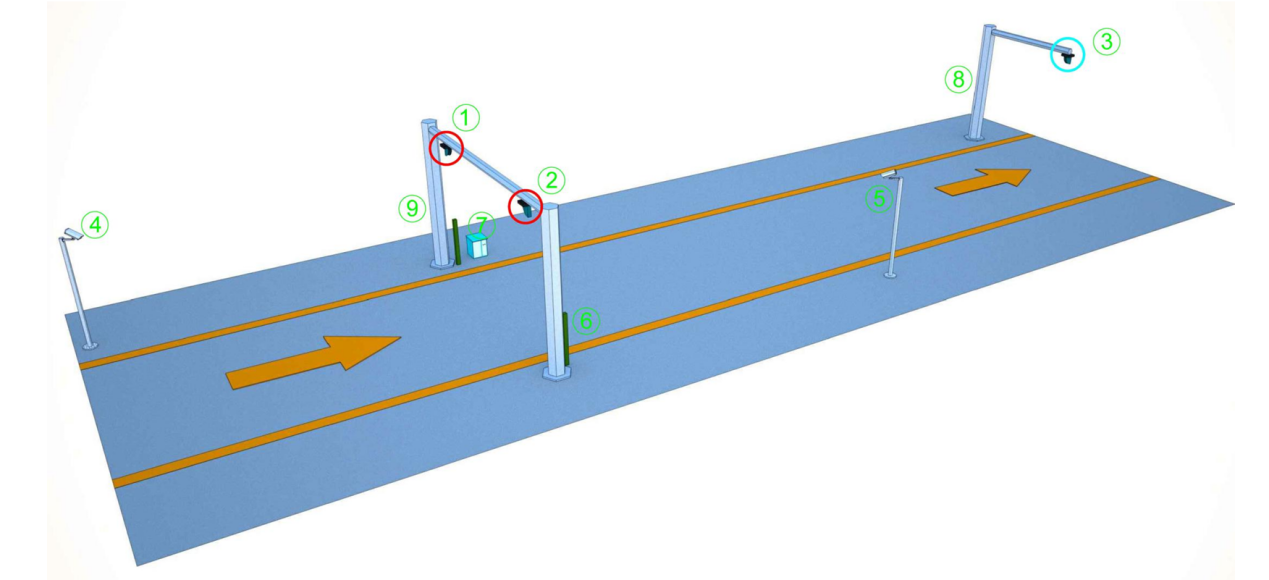

检测仪由激光雷达测量机组、电气控 制柜、工控机、龙门架及相关配件等组成。检测仪。第一组两台激光雷达位于进车位置正上方的两侧，用于扫描车辆宽度和高度，第二组一台激光雷达位于出车位置中线的正上方，用于扫描车辆长度。当车辆经过时，三台雷达开始扫描车辆，并将扫描数据通过网络传输，当车辆完全通过第一组雷达正下方时，雷达停止扫描，实现对车辆长宽高的自动检测。

轴距测量是结合测长雷达和红外光电开关来计算车辆轴数和轴距。

主要技术参数

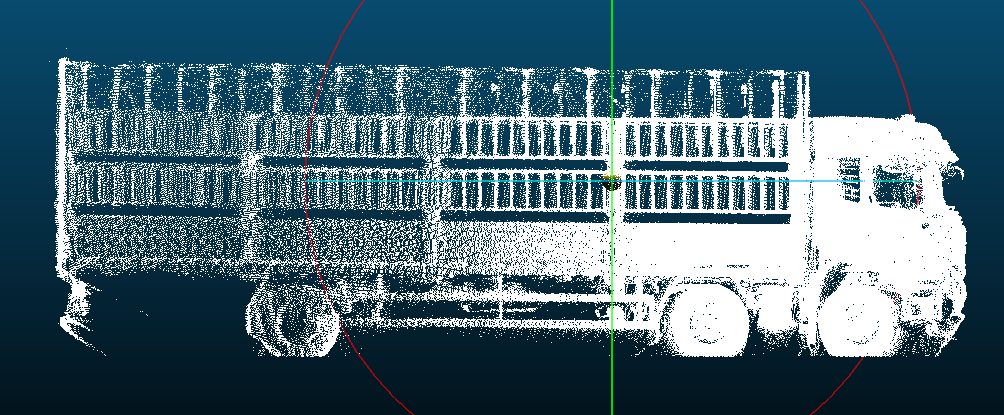

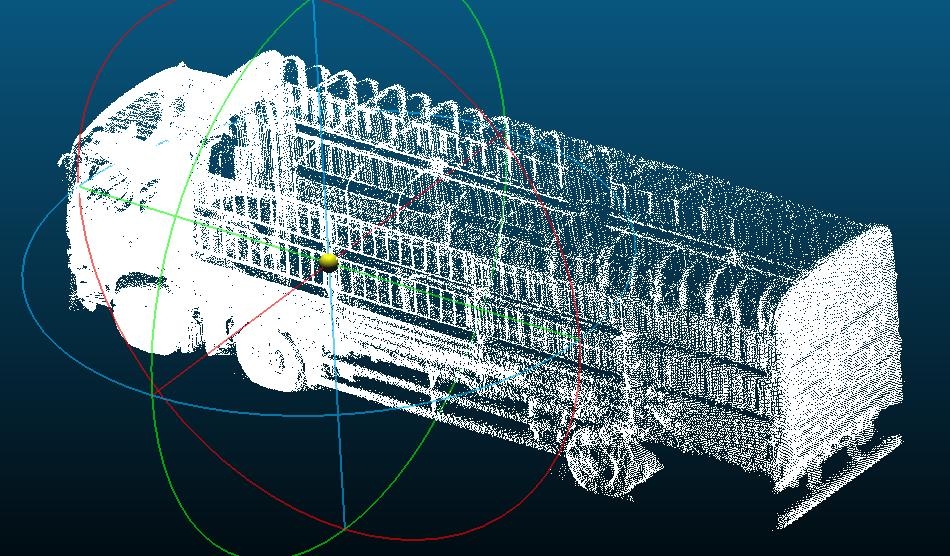

雷达扫面点云效果图：
