前照灯检测仪

概述

前照灯检测设备用于检测和调整大灯照射位置，判断大灯光照强度是否满足国标要求。适用于卤素大灯、氙气大灯及LED大灯（含LED矩阵大灯）;

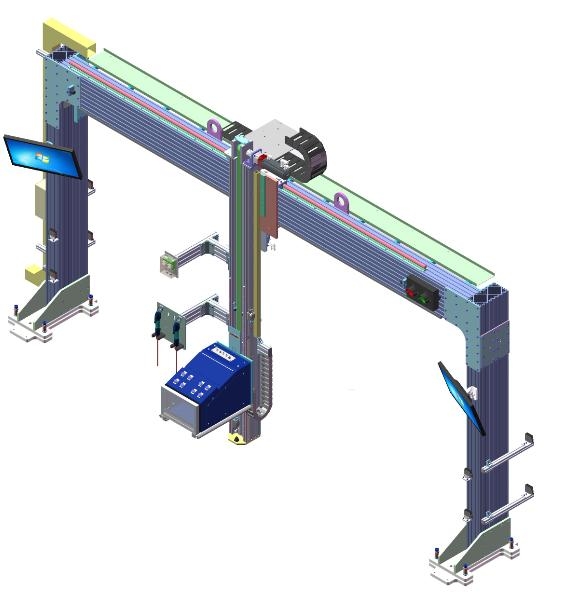

HLT-2500系列前照灯检测仪是满足汽车生产厂客户设计和制造的用于汽车前大灯下线检测和调整的测试设备。检测仪主要包括一个安装在可沿高度（Z）方向和横向（Y）方向进行自动定位受光箱，两套伺服机构驱动受光箱可自动定位到前大灯多个设定位置。受光箱内安装有菲涅尔透镜、成像板和摄像头，可以对汽车前大灯进行发光强度和光轴偏移量进行测试，并可进行光型和光强分析。

主要功能

•


• 近光灯光束照射位置测量和调整

• 远光灯光束照射位置测量和调整

• 远光灯光束发光强度测量

• 雾光灯光束照射位置测量

检测原理

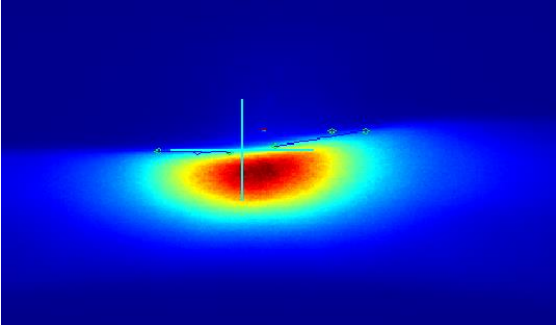

伺服驱动机构移动受光箱精确对中到远光、近光和雾灯位置，受光箱内数字工业照相机能精确控制曝光参数并拍摄光型图片，图片通过 GigE 协议以 20~40Hz 的帧率传输到测量工控机并进行光型和光强分析，完成对远光发光强度及远近光位置偏移量的测试。

测试光型

卤素灯、HID 氙气灯、LED 灯（LED 灯带和 LED 灯组）、LED 透镜反射灯和DLP数字大灯等

ECE 欧洲光型，SAE 美国光型，JPN 日本光型

可对应 L 形、Z 形等常见的近光配光的检测。

测量范围和精度
