采用铝合金龙门式结构支撑BSD反射三角锥，在X轴方向上配备西门子伺服电机及直线滑轨,自动移动采用同步伺服驱动同步带传动方式, 在Y轴方向上配备西门子伺服电机及圆柱滑轨,自动移动采用伺服驱动齿轮齿条传动方式，在Z方向上配备西门子伺服电机及直线滑轨，自动移动采用同步伺服驱动同步带传动方式，并且精确定位，X向移动速度大于150mm/s、Y向移动速度大于250mm/s、Z向移动速度不大于150mm/s。
龙门架立柱内配备隐藏式配重块，反射锥设计配重重量比例为1：1，能有效减少电机运行负载
反射锥目标板左右两侧设计二次防坠链条及报警开关，当出现皮带堕落或断裂时，系统能有效的探测出故障，还能防止目标板坠落造成对人或车辆的伤害。
反射锥目标板移动前后具有安全光电防止闯入停止安全功能，预防对人或车辆造成严重伤害。
主要技术参数
驱动系统 | Siemens伺服电机 |
传功方式 | 同步带和齿轮、齿条 |
X方向 移动范围 移动速度 移动精度 | ＞700mm（按规范设计具体范围） ＞250mm/s ± 1mm |
Y方向 移动范围 移动速度 移动精度 | ＞700mm（按规范设计具体范围） ＞250mm/s ± 1mm |
Z方向 移动范围 移动速度 移动精度 | 290 ~ 2000 mm（按规范设计具体范围） ＞250mm/s ± 1mm |

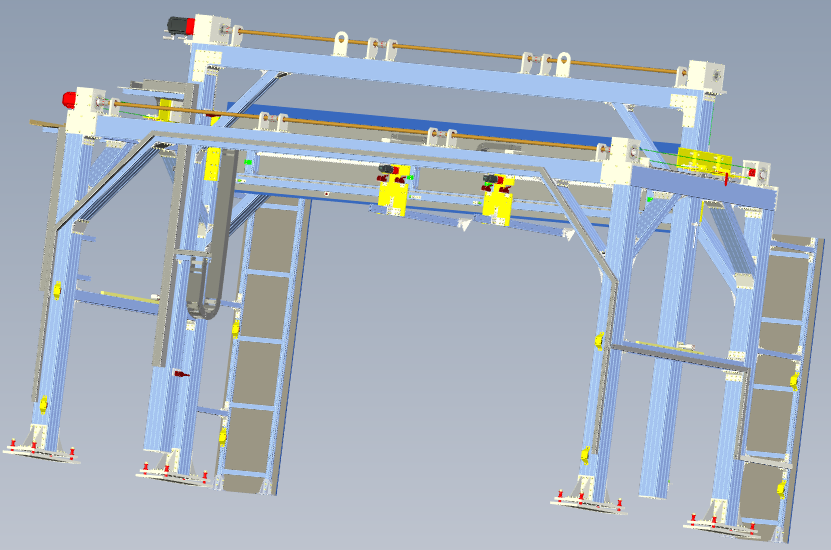

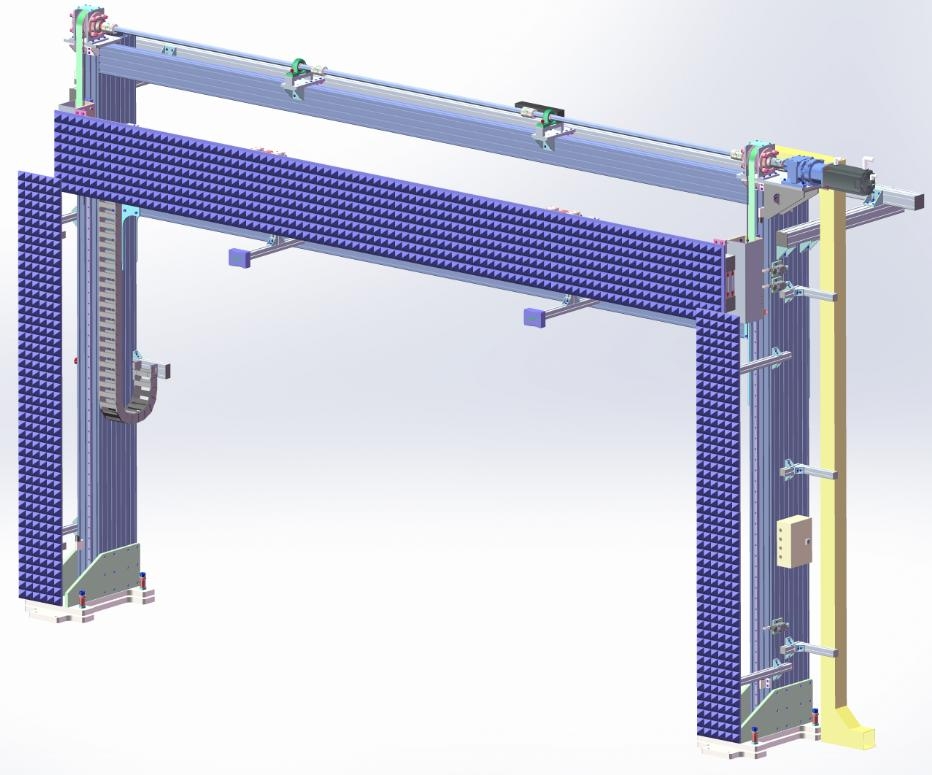

可前后、左右、上下移动的三角锥方案示意图
