负载侧绝缘测试
点位均衡测试
耐压测试
充电插座绝缘或充电口绝缘
整车绝缘测试
绝缘监测
电容耦合
充放电功能测试
数据集成应用

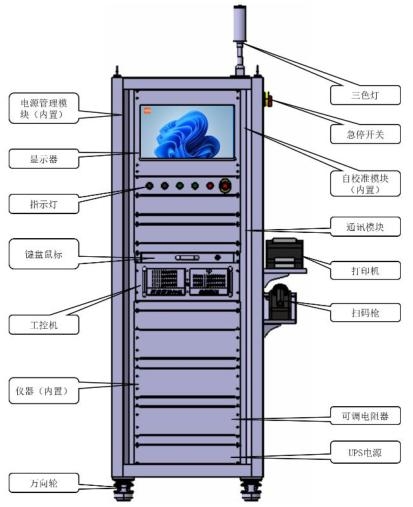

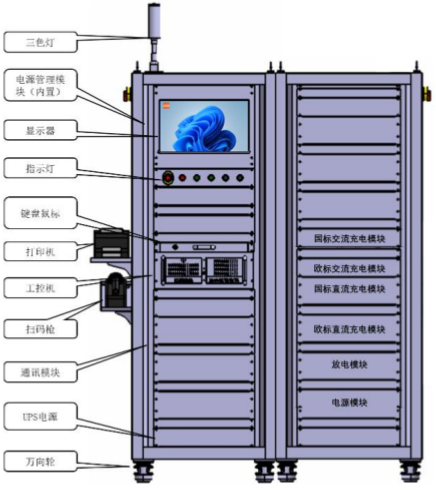

2.总体示意图
安规及充放电测试设备 | |||||
序号 | 名称 | 数量/套 | 型号/规格 | 品牌 | 备注 |
1 | 控制柜 | 2 | 定制 | 弥荣定制 | |
2 | 工控机 | 1 | IPC610L | 研华 | |
3 | 液晶显示器 | 1 | E2016HV | DELL | |
4 | 绝缘测试模块 | 1 | 定制 | 弥荣定制 | 含计量证 |
5 | 等电位测试模块 | 1 | 定制 | 弥荣定制 | 含计量证 |
6 | 程控万用表 | 2 | GDM-8352 | 固纬 | 含计量证 |
7 | 专用测试软件 | 1 | 定制 | 弥荣定制 | |
8 | 交流充电模拟器 | 1 | 定制 | 弥荣定制 | |
9 | 直流充电模拟器 | 1 | 定制 | 弥荣定制 | |
10 | 无线扫码扫描枪 | 1 | DS8178 | ZEBRA | |
11 | 标签打印机 | 1 | TM-U220PD | EPSON | |
12 | UPS电源 | 1 | C1KR | 山特 | |
13 | 声光报警 | 1 | 三色报警灯 | WERMA | |
14 | 测试线束 | 1 | 定制 | 弥荣定制 | 含插接件 |
15 | 遥控测试装置 | 1 | 定制 | 定制 | |
16 | 快充枪 | 1 | 8米 | 弥荣定制 | |
17 | 慢充枪 | 1 | 8米 | 弥荣定制 | |
18 | 信号交互模块 | 1 | 定制 | 弥荣定制 | |
19 | 放电负载模块 | 1 | 多档测试 | 弥荣定制 | |
20 | 系统保护模块 | 1 | 定制 | 弥荣定制 | |
21 | 标定计量工装 | 1 | 弥荣定制 | ||
22 | 可调电阻箱 | 1 | 定制 | ||
23 | OBD通讯适配器 | 1 | 定制 | 弥荣 | |
安规测试仪技术参数
测试功能 | 参数名称 | 规格 | |
绝缘电阻测量精度 | 输出电压设定范围 | DC:100-2500V连续可调 | |
输出电压精度 | ±（1%设定值+3V） | ||
绝缘电阻测量范围 | 1MΩ-10GΩ | ||
绝缘电阻测量精度 | 100-499V | 1MΩ-10MΩ±（5%读数值±0.5MΩ）100MΩ-10000MΩ±（10%读数值±5MΩ） | |
500-2500V | 1.5-100MΩ±（2%读数值±0.2MΩ）；100MΩ-1999MΩ±（5%读数值±2MΩ） | ||
测试时间设置范围 | 0.0-999.9s-0.0=持续输出 | ||
整车绝缘含B级电压 | 绝缘电阻设定范围 | 上限：0.00-100.00MΩ-0=关闭 | |
下限：0.00-100.00MΩ | |||
绝缘电阻测量范围 | 0.20-100.00MΩ | ||
绝缘电阻测量分辨率 | 0.01MΩ | ||
绝缘电阻测量精度 | ±(5%读数值+0.03%量程) | ||
测试时间设置范围 | 0.5-999.9S | ||
测试时间分辨率 | 0.1S | ||
绝缘监测验证 | 可变电阻范围 | 1KΩ～10MΩ | |
可变电阻精度 | ±1% | ||
测试时间设置范围 | 0.0-999.9s 0.0=持续输出 | ||
电位均衡 | 输出电流设定范围 | DC＞0.2A恒流输出 | |
输出电流精度范围 | ±（1% * 设定值+5个字） | ||
接地电阻测量范围 | 0.0-600mΩ | ||
接地电阻测量精度 | ±（1%读数值+3mΩ） | ||
测试时间设置范围 | 0.0，0.1-999.9S 0.0=持续输出 | ||
交流耐压测试 | 输出电压设定范围 | AC:100-5.000KV连续可调 | |
输出电压精度 | ±（1%设定值+3V） | ||
击穿电流测量范围 | 0.050-9.999-40.00mA | ||
击穿电流测量精度 | ±（1.0%设定值+5个字） | ||
测试时间设置范围 | 0.0-999.9s 0.0=持续输出 | ||
直流耐压测试 | 输出电压设定范围 | DC:100-6.000KV连续可调 | |
输出电压精度 | ±（1%设定值+3V） | ||
击穿电流测量范围 | 0.050-9.999mA | ||
击穿电流测量精度 | ±（1.0%设定值+5个字） | ||
测试时间设置范围 | 0.0-999.9s 0.0=持续输出 | ||
参数名称 | 规格 | ||
慢充功能测试 | 输出电压设定范围 | AC:220V±10% 7KW | |
电压测量精度 | ±（2.5%设定值+0.25%量程值） | ||
充电电流测量范围 | 0.050-9.999-32.00A | ||
充电电流测量精度 | ±（2.5%设定值+0.25%量程值） | ||
测试时间设置范围 | 0.0-999.9s 0.0=持续输出 | ||
测试时间精度 | ±（0.1%设定值+0.05s） | ||
直流充电口测试 | 充电电压测量范围 | DC:0.0-750.0V 30KW | |
充电电压测量精度 | ±（2.5%设定值+0.25%量程值） | ||
充电电流测量范围 | 0.05-60.00A | ||
充电电流测量精度 | ±（2.5%设定值+0.25%量程值） | ||
测试时间设置范围 | 0.0-999.9s 0.0=持续输出 | ||
测试时间精度 | ±（0.1%设定值+0.05s） | ||
电池系统测试 | 电池总电压设置范围 | 0.0V-999.0V 0.0=关闭 | |
单芯电压设置范围 | 0.0V-10.00V 0.0=关闭 | ||
单芯差值电压设置范围 | 0.0V-10.00V 0.0=关闭 | ||
电芯温度设置范围 | 0.0-100℃ 0.0=关闭 | ||
电芯差值温度设置范围 | 上限：0.0-3℃，0=关闭 | ||
SOC检测 | 0.0%-100%，0=关闭 | ||
OBC放电测试 | 功率测试范围 | 200-1000W五档可调 | |
测试时间设置范围 | 0.0-999.9s |
